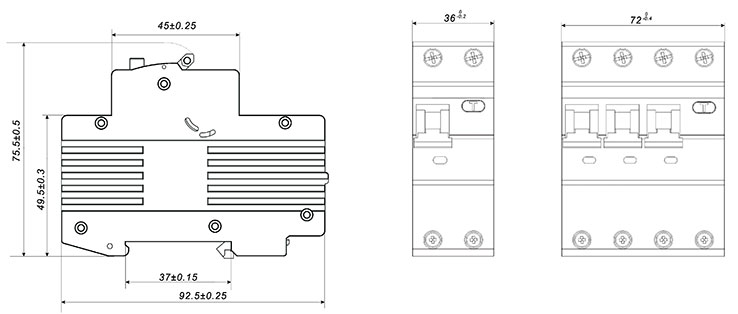

CQB9aL-63 漏電保護斷路器
1 適用范圍
CQB9aL-63剩余電流動作斷路器適用于交流50Hz、額定電壓?jiǎn)螛O兩線為230V三極四線為400V，額定電流至63A的電路中，當人身觸電或電網泄露電流超過規定值時，剩余電流動作斷路器能在極短的時間內迅速切斷故障電源，保護人身安全及用電設備的安全。剩余電流動作斷路器有過載、短路保護功能，可用來保護線路或電動機的過載和短路，也可以在正常情況下作為線路的不頻繁轉換之用。
產品符合GB/T16917.1和IEC61009-1標準。

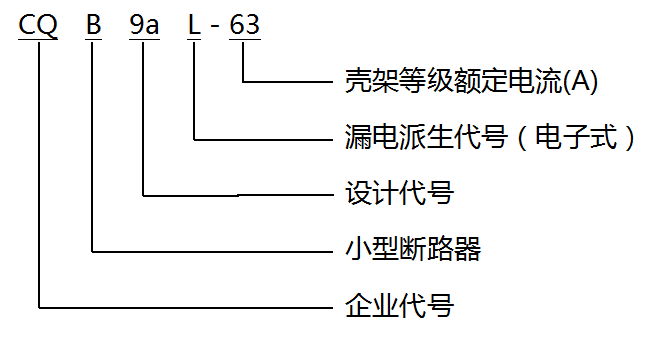

2 型號及含義
3 訂貨規范
訂購斷路器時，需指明下述各點：
a)產品型號，如CQB9aL-63；
b)斷路器的極數，如1P+N、3P+N；
c)斷路器的額定電流，如16A、20A、25A；
d)訂貨數量，如100臺
如訂購CQB9aL-63 1P+N C16 100只
4 主要參數及技術性能
| 技術參數項目 | 1P+N | 3P+N | |
| 額定電壓(V | 230V~ | 230~/ 400~ | |
| 額定電流(A) | 6、10、16、20、25、32、40、50、63 | ||
| 額定剩余動作電流lrn (mA) | 10、30、100、300 | ||
| 直流分量時的工作狀況 | AC型，A型 | ||
| 額定剩余不動作電流lrno(mA) | 0.5lrn | ||
| 極數 | 1P+N | 3P+N | |
| 額定短路分?jǐn)嗄芰cu(A) | 6000 | ||
| 額定剩余接通和分?jǐn)嗄芰r m(A) | 2000 | ||
| 剩余電流動作分?jǐn)鄷r(shí)間 | 見表2 | ||
| 過電流保護特性 | 見表3 | ||
| 機械電氣壽命(次) | 機械壽命：≥6000；電氣壽命：≥4000 | ||
| 擰緊力距（N-m） | 3.0 | ||
| 污染等級 | 2 | ||
| 防護等級 | IP20 | ||
| 安裝類別 | Ⅱ、Ⅲ | ||
表2 剩余電流動作的分段時間表
| 型號 | ln (A) | lrn (mA) | 剩余電流等于下列值時分?jǐn)鄷r(shí)間 | ||
| lrn | 2lrn | 5lrn | |||
| 一般型 | 任何值 | 任何值 | 0.1 | 0.05 | 0.04 |

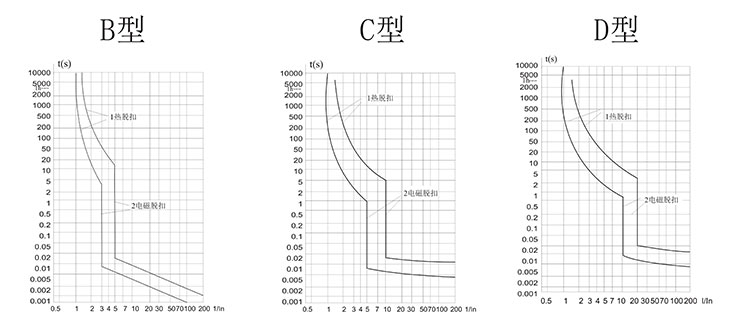

表3 過電流保護特性（基準溫度30℃）
| 序號 | 型式 | 脫扣器額定電流ln(A) | 起始狀態 | 脫扣或不脫扣時間極限 | 預期結果 | 備注 |
| a | B、C | 1.13ln | 冷態 | t≤1h | 不脫扣 | 電流在5s內穩定地上升 |
| b | B、C | 1.45ln | 緊接著a項試驗 | t≤1h | ||
| c | B、C | 2.55ln | 冷態 |
1s＜t＜60s(ln≤32A) 1s＜t＜120s(ln＞32A) |
||
| d |
B C |
3ln 5ln |
冷態 | t≤0.1s | 不脫扣 | 通過閉合輔助開關接通電源 |
| e |
B C |
5ln 10ln |
冷態 | t≤0.1s | 脫扣 | 通過閉合輔助開關接通電源 |
注：術語:“冷態”指試驗前沒帶負載，而且在基準校準溫度下進行。
5 正常工作條件和安裝條件
5.1 周?chē)諝鉁囟?br />
周?chē)諝鉁囟?5℃~40℃，24h內平均不超過35℃。
5.2 海拔高度
安裝地點的海拔不超過2000m。
5.3 大氣條件
安裝地點的空氣相對濕度在最高溫度 40℃ 時不超過50%，在最濕月的月平均最低溫度不超過25℃，相對濕度不超過90%。
5.4 安裝條件
5.4.1安裝場所的外磁場任何方向均不應超過地磁場的5倍；剩余電流動作斷路器一般應垂直安裝，各方位傾斜度不超過5°，手柄向上為接通電源位置，安裝處應無顯著沖擊和振動。
5.4.2采用TH35-7.5標準導軌安裝，斷路器一般應垂直安裝。
5.5 接線方式：
用螺釘壓緊接線。
6 導線要求及銅導線截面積
連接導線截面積
| 額定電流（A） | 連接導線截面積（mm2） |
| 6~16 | 2 |
| 20~32 | 2.5 |
| 40~63 | 4 |
