            CQB91L-40 漏電保護斷路器

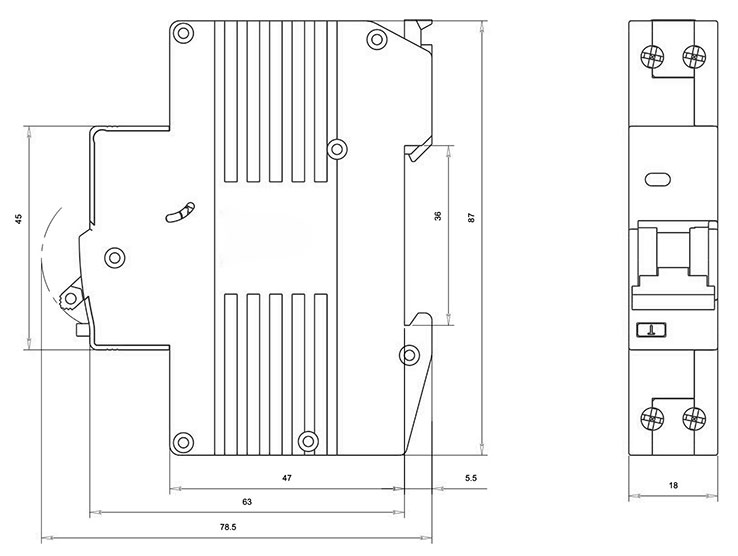

            產品概況產品參數尺寸資料下載CCC證書





	1  適用范圍



	CQB9aL-40剩余電流動作斷路器適用于交流50Hz,額定電壓單極兩線230V，額定電流至40A的線路中，當人身觸電或電網泄漏電流超過規定值時，剩余電流動作斷路器能在極短的時間內迅速切斷故障電源，保護人身及用電設備的安全。剩余電流動作斷路器具有過載和短路保護功能，可用來保護線路或電動機過載和短路，亦可在正常情況下作為線路的不頻繁轉換啟動只用。



	 產品符合GB/T16917.1和IEC61009-1標準。

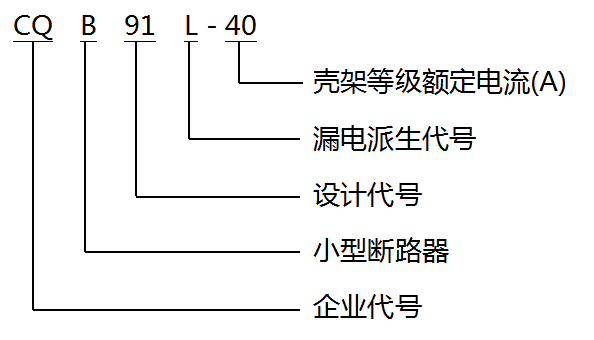

	2  型號及含義







	圖片關鍵詞







	3  訂貨規范



	訂購斷路器時，需指明下述各點：



	a)產品型號，如CQB91L-40；



	b)斷路器的極數，如1P+N；



	c)斷路器的額定電流，如16A、20A、25A；



	d)訂貨數量，如100臺



	如訂購CQB91L-40 1P+N C16 100只





	4  主要參數及技術性能







				技術參數項目

				參數值





				額定電壓(V)

				AC230V





				額定電流(A)

				6A，10A，16A，20A，25A，32A，40A





				額定剩余動作電流(A)

				10mA，30mA，100mA





				極數

				1P+N





				額定短路分斷能力lcu(A)

				B型、C型：4.5/6kA





				剩余電流動作分斷時間

				0.1s





				額定剩余接通和分斷能力lr m(A)

				500A





				瞬時脫扣類型

				B型、C型





				機械電氣壽命(次)

				4000次





				連接導線(mm2)

				2mm²：6A~16、2.5mm²：20~25、4mm²：32~40





				污染等級

				2級





				防護等級

				IP20





				安裝類別

				Ⅱ、Ⅲ級











	表2  剩余電流動作的分斷時間表







				型號

				ln (A)

				lrn (mA)

				剩余電流等于下列值時分斷時間





				lrn

				2lrn

				5lrn





				一般型

				任何值

				任何值

				0.1

				0.05

				0.04

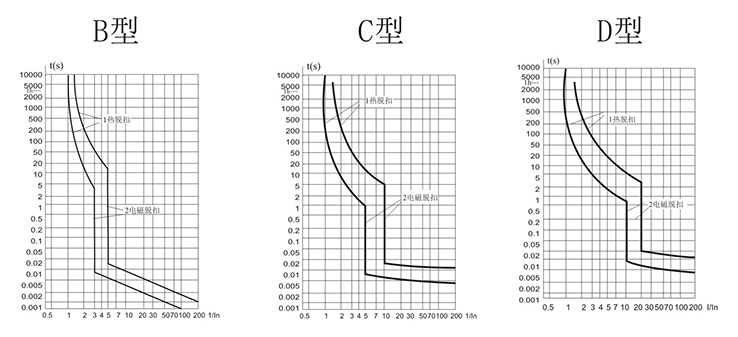

	表3  過電流保護特性（基準溫度30℃）







				序號

				型式

				脫扣器額定電流ln(A)

				起始狀態

				脫扣或不脫扣時間極限

				預期結果

				備注





				a

				B、C、

				1.13ln

				冷態

				t≤1h

				不脫扣

				電流在5s內穩定地上升





				b

				B、C、

				1.45ln

				緊接著a項試驗

				t≤1h







				c

				B、C、

				2.55ln

				冷態

				1s＜t＜60s(ln≤32A)

				1s＜t＜120s(ln＞32A)







				d

				B

				C

				3ln

				5ln

				冷態

				t≤0.1s

				不脫扣

				通過閉合輔助開關接通電源





				e

				B

				C

				5ln

				10ln

				冷態

				t≤0.1s

				脫扣

				通過閉合輔助開關接通電源







	注：術語:“冷態”指試驗前沒帶負載，而且在基準校準溫度下進行。





	5  正常工作條件和安裝條件

	1. 周圍空氣溫度

	周圍空氣溫度-5℃~40℃，24h內平均不超過35℃。

	2. 海拔

	安裝地點的海拔不超過2000m。

	3. 大氣條件

	安裝地點的空氣相對濕度在最高溫度 40℃ 時不超過50%，在最濕月的月平均最低溫度不超過25℃，相對濕度不超過90%。

	4. 安裝型式

	采用標準導軌安裝。

	5. 安裝條件

	安裝場所的外磁場任何方向均不應超過地磁場的5倍；漏電斷路器一般應垂直安裝， 手柄向上為接通電源位置，安裝處應無顯著沖擊和振動。

	6. 接線方式

	用螺釘壓緊接線。





	6 導線要求及銅導線截面積







				截面積S(mm2)

				額定電流值In(A)





				1

				In≤6





				1.5

				6＜In≤13





				2.5

				13＜In≤20





				4

				20＜In≤25





				6

				25＜In≤32





				10

				32＜In≤50













	圖片關鍵詞



	圖片關鍵詞



            CQB91L-40 漏電保護斷路器
