1 適用范圍

CQB2LE- 63系列剩余電流動作斷路器適用于交流50Hz，額定電壓至400V，額定電流至63A的電路中，當人身觸電或電網漏泄電流超過規定值時，剩余電流動作斷路器能在短時間內自動切斷電源，保證人身安全和防止設備因發生泄漏電流造成的事故。

剩余電流動作斷路器還具有過載和短路保護功能，可用來保護線路的過載和短路，亦可在正常情況下作為線路的不頻繁轉換之用。適用于工業、商業、高層和民用住宅等各種場所。

符合標準：GB/T16917.1、IEC 61009-1

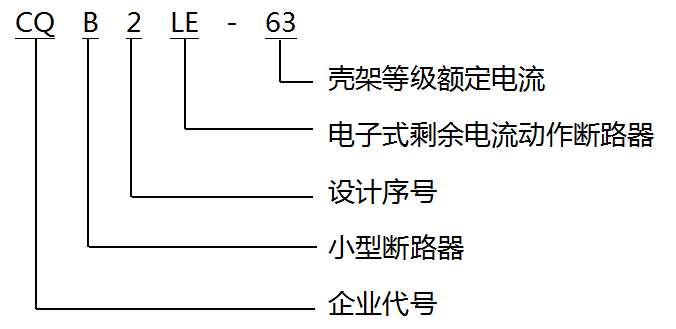

2 型號及含義

圖片關鍵詞

3 訂貨規范

訂購斷路器時，需指明下述各點：

a)產品型號，如CQB2LE-63；

b)斷路器的極數，如1P+N、2P、3P、3P+N、4P；

c)斷路器的額定電流，如16A、20A、25A；

d)訂貨數量，如100臺

如訂購CQB2LE-63 2P C16 100只

4 主要參數及技術性能

技術參數項目	參數值
額定電壓(V)	230V~/400V~
額定電流(A)	6A，10A，16A，20A，25A，32A，40A，50A， 63A
額定剩余動作電流lΔn (mA)	30，50，75，100，300
額定剩余不動作電流lΔno(mA)	0.5 lΔno
極數	1P+N、2P、3P，3P+N、4P
額定短路分斷能力lcs(A)	6KA
額定剩余接通和分斷能力lΔm(A)	2000A
剩余電流動作分斷時間	≤0.1s
過電流保護特性	見表2
機械電氣壽命(次)	機械壽命：4000 ；電氣壽命：4000
機械電氣壽命(次)
污染等級	2
防護等級	IP20
安裝類別	Ⅲ

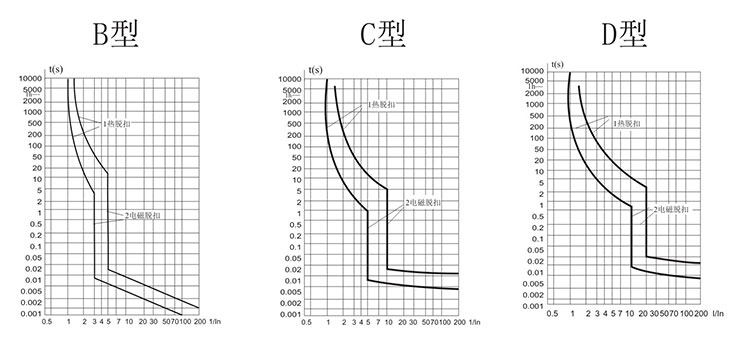

表2 過電流脫口特性(基座溫度30℃)

類別額定電流(A) 起始狀態試驗電流規定時間預期結果備注
延時	≤63	冷態	1.13In	≤1h	不脫扣
延時	≤63	緊接上項試驗后	1.45In	＜1h	脫扣	電流在5s內穩定升至規定值
延時	≤32	冷態	2.55In	1＜t＜60s	脫扣
延時	＞32	冷態	2.55In	1＜t＜120s	脫扣
瞬時	所有值	冷態	3、5、10In	≤0.1s	不脫扣	B、C、D型
瞬時	所有值	冷態	5、10、20In	＜0.1s	脫扣	B、C、D型

5 安裝條件
1 環境溫度： -5℃~40℃，+20濕度不高于90%，+40濕度不應高于50%
2 海拔高度： ≤2000m
3 污染等級： 2級
4 安裝類別： "Ⅱ"、"Ⅲ"
5 安裝方式：采用TH35-7.5型鋼安裝軌安裝。
6 接線方式：用螺釘壓緊接線，扭緊力矩 2.5N.m

6 導線要求及銅導線截面積
