CQM3 塑殼斷路器

1  適用范圍

CQM3系列塑殼斷路器(以下簡稱斷路器)，是本公司采用國際先進設計、制造技術研制、開發的新型斷路器之一。其額定絕緣電壓為800V，適用于交流50Hz，額定工作電壓690V及以下(CQM3-63為400V)，額定工作電流至800A的電路中作不頻繁轉換及電動機保護之用。斷路器具有過載、短路保護功能，能保護線路和電源設備不受損壞。

斷路器按照其額定極限短路分斷能力(Icu)的高低，分為L型(標準型)、M型(較高分斷型)二類。該斷路器具有體積小、分斷高、飛弧短(部分規格零飛弧)、抗振動等特點。

本斷路器可垂直安裝(即豎裝)，亦可水平安裝(即橫裝)。本斷路器具有隔離功能，其相應的符號為：。斷路器符合GB/T14048.2標準要求。

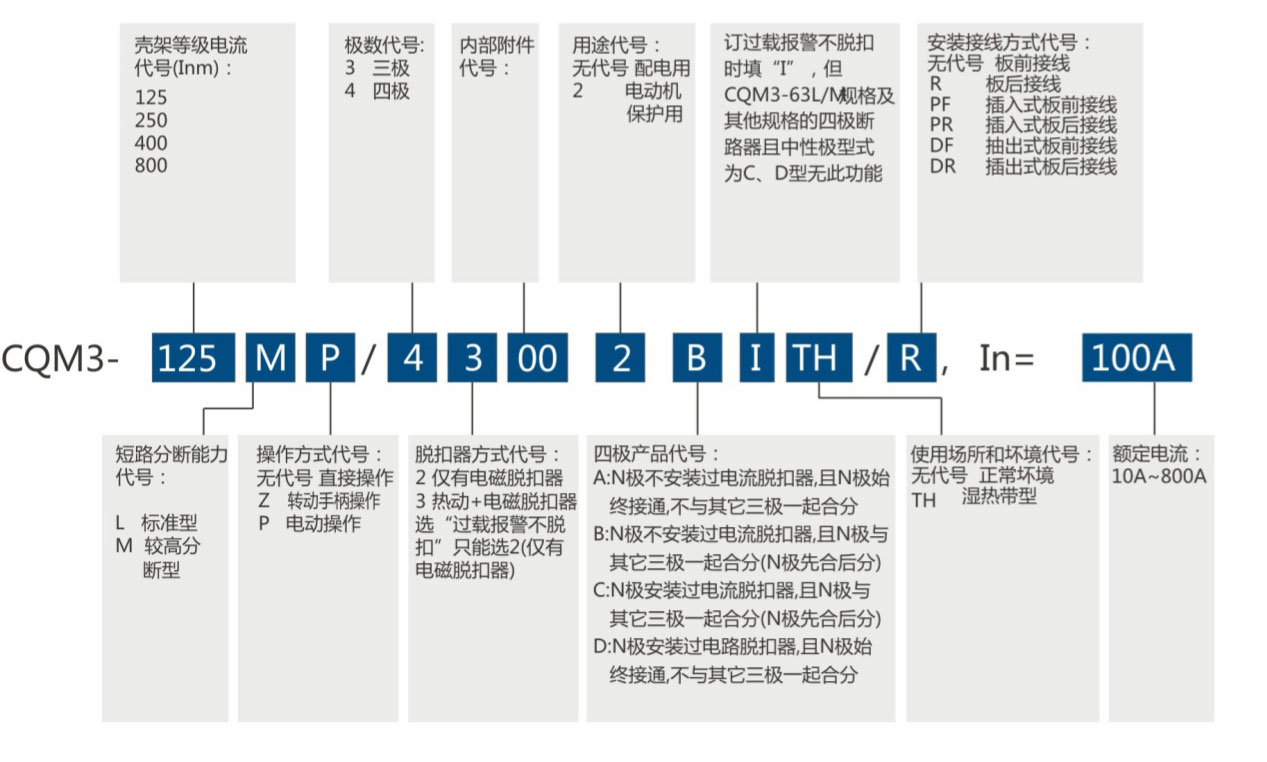

2  產品型號選型

舉例：如訂CQM3-125，標準型，三極，配電用，額定電流為50A并帶分勵脫扣器、板前接線2只，即寫為訂CQM3-125L/3310  50A，2只。
