CQB47-63 小型斷路器

產品概況產品參數尺寸資料下載CCC證書

1 適用范圍

CQB47-63系列高分?jǐn)嘈⌒蛿嗦菲骶哂薪Y(jié)構先進、性能可靠、分?jǐn)嗄芰Ω摺⑼庑兔烙^等特點，殼架采用耐沖擊、高阻燃材料構成。適用于交流50Hz，額定工作電壓230V/400V，額定電流至63A及以下，額定運行短路分?jǐn)嗄芰Σ怀^4500A的配電線路中。主要用于住宅、辦公樓和類似的建筑物中作為過載、短路保護用，亦可作為線路不頻繁通斷操作與轉換之用。

符合標準： GB/T10963.1 IEC60898-1

2 型號及含義

圖片關鍵詞

3 訂貨規范

訂購斷路器時，需指明下述各點：

a)產品型號，如CQB47-63；

b)斷路器的極數，如1P、2P、3P、4P；

c)斷路器的額定電流，如16A、20A、25A；

d)訂貨數量，如100臺。

如訂購CQB47-63 2P C16 100只

4 主要參數及技術性能

技術參數項目	參數值
額定電壓(V)	230V/400V(1P)、400V(2P、3P、4P)
額定電流(A)	6、10、16、20、25、32、40、50、63
極數	1P、2P、3P、4P
額定短路分?jǐn)嗄芰cn(A)	見表2
過電流保護特性	見表3
機械和電氣壽命(次)	4000
連接導線(mm2)	見表4
擰緊力矩(N-m)	2.5
污染等級	2級
防護等級	IP20
安裝類別	Ⅱ類

表2 額定短路分?jǐn)嗄芰?/strong>

瞬時脫扣類型      額定大電流(A)      額定短路分?jǐn)嚯娏?A) 功率因素CosΦ

B、C型 ≤40 6000 0.65-0.70

B、C型＞40 4500 0.75-0.80

D型 ≤63 4500 0.75-0.80

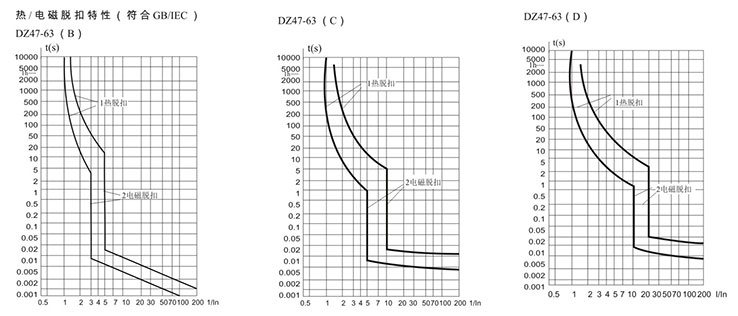

表3 過電流脫口特性(基座溫度30℃)

類別                  額定電流(A) 起始狀態 試驗電流規定時間預期結果備注

延時 ≤63 冷態 1.13In ≤1h 不脫扣

延時 ≤63 緊接上項試驗后 1.45In ＜1h 脫扣電流在5s內穩
定升至規定值

延時 ≤32 冷態 2.55In 1＜t＜60s 脫扣

延時＞32 冷態 2.55In 1＜t＜120s 脫扣

瞬時所有值冷態 3、5、10In ≤0.1s 不脫扣 B、C、D型

瞬時所有值冷態 5、10、20In ＜0.1s 脫扣 B、C、D型

5 安裝條件
5.1 周圍空氣溫度
周圍空氣溫度上限不超過+40℃，日平均值不超過+35℃，下限不低于-5℃。
5.2 海拔
安裝地點的海拔不超過2000米。
5.3 空氣條件
安裝地點的空氣相對濕度在最高溫度在+40℃時不超過50%，在較低的溫度下可以有較高的相對濕度，在最濕月的月平均最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%，并考慮到因溫度變化發生在產品表面的凝露。
5.4 污染等級：2級
5.5安裝類別：Ⅱ、Ⅲ類
5.6斷路器采用TH35-7.5標準導軌安裝，斷路器一般應垂直安裝，手柄向上為接通電流位置
5.7安裝處應無明顯沖擊和振動

6 導線要求及銅導線截面積

額定電流In(A)                       截面積S(mm²)

In≤6 1

6≤In≤13 1.5

13＜In≤20 2.5

20＜In≤25 4

25＜In≤32 6

32＜In≤50 10

50＜In≤63 16
